항공기 날개의 구조 알아보기｜비행기를 하늘로 띄우는 핵심 기술 완벽 분석
Introduction
비행기를 떠올리면 가장 먼저 눈에 들어오는 부분이 바로 양쪽으로 길게 뻗어 있는 날개입니다. 많은 사람들은 날개가 단순히 비행기를 지탱하는 역할만 한다고 생각하지만, 실제로는 항공기의 성능과 안전성을 결정하는 가장 중요한 구조물 중 하나입니다. 날개의 설계 방식에 따라 연료 효율이 달라지고, 이착륙 성능은 물론 비행 안정성과 항속거리까지 크게 영향을 받습니다.
현대 항공기 제작사들은 단순히 크고 튼튼한 날개를 만드는 것이 아니라 공기역학(Aerodynamics)을 최대한 활용할 수 있도록 매우 정교한 설계를 적용합니다. 수천 번의 풍동시험과 컴퓨터 시뮬레이션을 거쳐 최적의 형태를 만들어내며, 내부에는 수많은 구조물과 장치들이 배치되어 있습니다. 이번 글에서는 항공 전문가의 관점에서 항공기 날개의 구조를 살펴보고, 각각의 구성 요소가 어떤 역할을 수행하는지 자세히 알아보겠습니다. 비행기가 안전하게 하늘을 날 수 있는 이유를 이해하는 데 큰 도움이 될 것입니다.

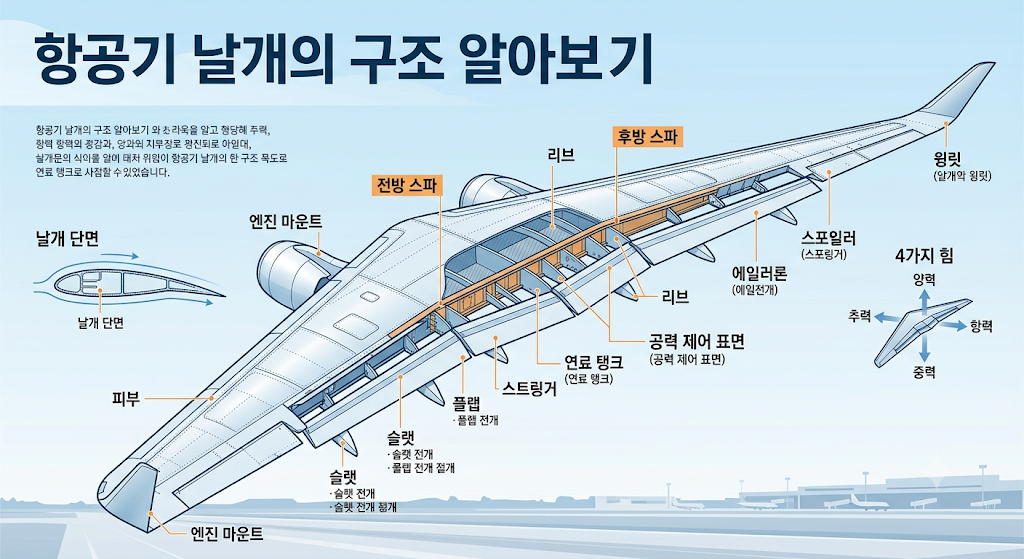

1. 항공기 날개의 기본 구조와 역할
항공기 날개는 단순한 판 형태가 아니라 공기의 흐름을 효율적으로 이용하기 위해 특별하게 설계된 구조입니다. 이를 '에어포일(Airfoil)'이라고 하며, 위쪽은 곡선 형태이고 아래쪽은 비교적 평평한 단면을 가지고 있습니다. 이러한 형상은 공기가 날개를 지나갈 때 위쪽과 아래쪽의 압력 차이를 만들어 양력을 발생시키는 핵심 요소입니다. 여기에 날개의 받음각(Angle of Attack)이 적절하게 유지되면 더욱 안정적인 비행이 가능해집니다. 날개의 내부는 비어 있는 공간이 아니라 여러 개의 구조 부재로 이루어져 있습니다. 대표적인 것이 스파(Spar)와 리브(Rib)입니다. 스파는 날개의 앞뒤 방향으로 길게 설치되는 주 구조물로, 날개에 작용하는 대부분의 하중을 견디는 역할을 합니다. 흔히 건물의 기둥과 같은 역할을 한다고 생각하면 이해하기 쉽습니다. 리브는 스파와 직각 방향으로 배치되어 날개의 단면 형상을 유지하고 외부 패널을 지지합니다. 리브 덕분에 날개는 공기역학적으로 가장 효율적인 모양을 유지할 수 있습니다. 이 두 구조물은 외부 알루미늄 합금 또는 탄소복합재 패널과 결합되어 하나의 강력한 날개를 형성합니다. 최근 제작되는 항공기는 무게를 줄이고 강도를 높이기 위해 탄소섬유 복합재료(CFRP)의 비중을 크게 늘리고 있습니다. 기존 알루미늄보다 가볍고 피로강도가 우수하여 연료 효율 향상에도 큰 도움이 됩니다.
2. 날개에는 생각보다 많은 장치가 숨어 있다
항공기 날개를 자세히 살펴보면 단순한 구조물이 아니라 여러 장치들이 함께 설치되어 있다는 사실을 알 수 있습니다.
대표적인 장치가 플랩(Flap)입니다. 플랩은 날개 뒤쪽에 설치되어 있으며 이륙과 착륙 시 아래로 펼쳐집니다. 플랩이 전개되면 날개의 면적과 곡률이 증가하여 저속에서도 충분한 양력을 발생시킬 수 있습니다. 이 때문에 활주로 길이를 줄일 수 있으며 보다 안전한 이착륙이 가능합니다. 플랩 외에도 슬랫(Slat)이 있습니다. 슬랫은 날개 앞전(Leading Edge)에 위치하며, 낮은 속도에서 공기의 흐름이 날개 표면을 따라 유지되도록 도와 실속(Stall)을 방지합니다. 특히 대형 여객기는 이륙 직전과 착륙 직전에 슬랫과 플랩을 함께 사용하는 경우가 대부분입니다. 비행 중 방향을 조종하는 장치도 모두 날개에 설치되어 있습니다. 에일러론(Aileron)은 좌우 날개 끝부분에 위치하며 항공기의 좌우 기울기를 조절합니다. 조종사가 조종간을 왼쪽으로 움직이면 왼쪽 에일러론은 올라가고 오른쪽은 내려가면서 양력 차이가 발생하여 항공기가 자연스럽게 선회하게 됩니다. 일부 대형 항공기에는 스포일러(Spoiler)도 설치되어 있습니다. 스포일러는 날개 위쪽에서 위로 솟아오르는 판 구조물로, 필요할 때 양력을 감소시키고 항력을 증가시키는 역할을 합니다. 착륙 직후에는 제동거리를 줄이고 활주로에서 빠르게 감속할 수 있도록 도와주는 중요한 장치입니다. 또한 급강하나 속도 조절이 필요한 상황에서도 스포일러가 적극적으로 활용됩니다
3. 항공기 날개 내부 구조와 최신 기술
항공기 날개는 겉으로 보기에는 얇고 단순한 구조처럼 보이지만, 내부에는 다양한 시스템이 정교하게 배치되어 있습니다. 단순히 양력을 만들어내는 역할뿐만 아니라 연료를 저장하고, 비행 하중을 견디며, 여러 전자 및 유압 장치를 수용하는 복합적인 기능을 수행합니다. 대표적인 예가 연료탱크(Fuel Tank)입니다. 대부분의 중·대형 여객기는 동체가 아닌 날개 내부에 연료를 저장합니다. 이는 무게를 날개 전체에 고르게 분산시켜 구조적 부담을 줄이고, 무게중심을 안정적으로 유지하는 데 유리하기 때문입니다. 또한 엔진과 가까운 위치에 연료를 저장함으로써 연료 공급 효율도 높일 수 있습니다. 최근에는 항공기 제작에 탄소섬유 복합재(CFRP) 사용이 크게 증가했습니다. 기존 알루미늄보다 훨씬 가볍고 강도가 뛰어나며, 부식에도 강한 것이 특징입니다. 대표적으로 최신 장거리 여객기인 보잉 787과 에어버스 A350은 동체와 날개의 상당 부분을 복합재로 제작하여 연료 소비를 줄이고 운항 효율을 높였습니다.
또 하나 눈여겨볼 구조는 윙렛(Winglet)입니다. 날개 끝이 위로 살짝 올라간 형태를 본 적이 있을 것입니다. 이는 단순한 디자인 요소가 아니라 공기저항을 줄이기 위한 공기역학 기술입니다. 비행 중 날개 끝에서는 강한 와류(Wingtip Vortex)가 발생하는데, 윙렛은 이러한 와류를 감소시켜 항력을 줄이고 연료 효율을 향상시키는 역할을 합니다. 항공사들이 연간 막대한 연료비를 절감할 수 있는 이유 중 하나도 바로 이 윙렛 기술 덕분입니다.
날개가 휘어지는 것은 위험한 현상일까?
비행기를 창가 좌석에서 보면 비행 중 날개가 위쪽으로 휘어지는 모습을 볼 수 있습니다. 처음 보는 사람들은 "날개가 부러지는 것은 아닐까?"라고 걱정하기도 하지만, 이는 매우 정상적인 현상입니다. 항공기 날개는 강성과 유연성을 동시에 갖도록 설계됩니다. 비행 중에는 양력이 지속적으로 발생하기 때문에 날개는 자연스럽게 위쪽으로 휘어집니다. 이는 하중을 분산시키고 외부 충격을 흡수하기 위한 구조적 특성이며, 오히려 안전한 설계를 의미합니다. 항공기 제작사는 인증 과정에서 실제 운항 환경보다 훨씬 큰 하중을 가하는 구조 시험을 실시합니다. 날개는 극한의 하중에서도 구조적 안전성을 유지해야만 운항 인증을 받을 수 있습니다. 일부 시험에서는 실제 비행에서 발생하는 하중의 1.5배 이상을 견디도록 설계 성능을 검증하기도 합니다. 또한 최신 항공기에는 수백 개의 센서가 장착되어 날개의 하중과 진동 상태를 지속적으로 모니터링합니다. 정비 과정에서도 균열이나 피로 손상을 확인하기 위해 초음파 검사, 와전류 검사 등 다양한 비파괴 검사 기술이 활용됩니다. 이러한 철저한 관리 덕분에 항공기 날개는 수만 시간의 비행에도 높은 신뢰성을 유지할 수 있습니다.
Conclusion
항공기 날개는 단순히 비행기를 지탱하는 구조물이 아니라 양력을 발생시키고, 비행 하중을 견디며, 연료를 저장하고, 항공기의 자세를 제어하는 핵심 시스템입니다. 스파와 리브 같은 내부 구조물은 날개의 강도를 유지하고, 플랩·슬랫·에일러론·스포일러는 비행 단계에 맞춰 양력과 항력을 조절하며 안전한 운항을 가능하게 합니다. 여기에 탄소섬유 복합재와 윙렛 같은 최신 기술이 더해지면서 현대 항공기의 날개는 과거보다 더 가볍고 강하며, 연료 효율까지 크게 향상되었습니다. 비행 중 날개가 자연스럽게 휘어지는 현상 역시 공기역학과 구조공학이 만들어낸 안전한 설계의 결과입니다. 항공 전문가의 관점에서 볼 때 날개는 항공기에서 가장 복합적인 기술이 집약된 부품 가운데 하나입니다. 눈에 보이는 외형은 단순해 보일 수 있지만, 그 안에는 공기역학, 재료공학, 구조공학, 유압 시스템, 전자제어 기술이 유기적으로 결합되어 있습니다. 이러한 기술 덕분에 수백 명의 승객과 수십 톤의 화물을 실은 대형 여객기도 안정적으로 하늘을 비행할 수 있으며, 오늘날 항공 교통은 가장 안전하고 효율적인 이동수단으로 자리 잡게 되었습니다.
